Mise en place du capteur à ultrason pour mesurer le niveau du réservoir à granulés du poêle.
Inspiré par David D (http://domotique-info.fr/2014/09/installation-domotique-david-d/) mais j'ai opté pour un autre capteur

Pour l'instant, j'enregistre les mesures.
Etape suivante : définir un seuil et trouver un moyen de me prévénir au bon moment pour remplir le réservoir ^^

'ai enfin finalisé le bypass du puits canadien qui était resté à l'état de maquette, cf. les posts suivants :

http://minbiocabanon.free.fr/index.php?category/Domotique/Bypass-Puits-Canadien

Pour rappel, l'architecture entre le smartphone/pc et le bypass est la suivante :

J'ai également apporté quelques améliorations dont le remplacement du système d'entraînement du registre (Vis sans fin + engrenage) par deux poulies et courroies crantées.

Pour tester le fonctionnement, je me suis fait une page de test sur l'interface domotique:

En fonctionnement, nominal c'est la centrale domotique qui détermine la position idéale du registre.

Voici le résultat en vidéo :

Comme prévu j'ai travaillé sur la régulation afin d'adapter la puissance de démarrage en fonction de divers paramètres, à savoir la température intérieure, extérieure et la consigne.

Ainsi, je démarre le poêle à une consigne qui est adaptée aux températures : si il fait relativement bon, je démarre doucement le poêle, si il fait froid je démarre fort.

Rappel : La phase de démarrage du poêle étant assez longue (45 minutes : embrasement des granulés et cycle de mise en chauffe), je ne peux pas amorcer la régulation sinon le PID augmenterai la consigne pendant ces 45 minutes (vu que la température ne bouge pas durant ce laps de temps). J'aurai alors systématiquement la consigne à 100% au bout d'une heure ce qui provoquerai un pic de température long à faire redescendre étant donné la puissance du poêle...

La formule que j'ai trouvé de façon empirique est assez simple :

Consigne(%) = ( T.consigne - T.intérieure ) x  ( T.consigne - T.extérieure )

Le résultat est assez efficace, il faut penser à borner en 0 et 100

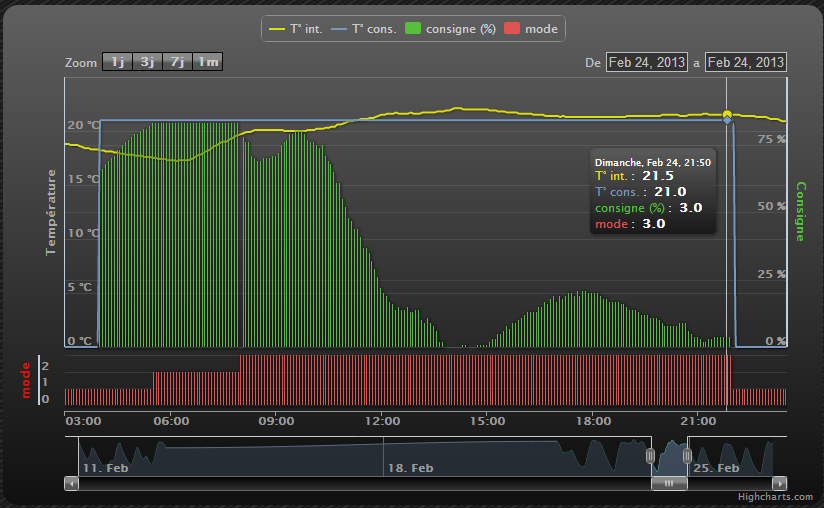

Voici quelques exemples de régulation avec des démarrages à puissance différentes.

Pour voir sur les graphiques dynamiques, se rendre ici : http://minbiocabanon.free.fr/static_domini/chauffage_log.php

D'autres images dans la galerie ci-dessous.

Depuis le début de l'hiver, le poêle est piloté à 100% par la domotique. J'ai ajusté un peu l'algorithme et certains cas particuliers, mais hormis cela ça marche d'enfer (comme les flammes ^^). Le logiciel de régulation anticipe le démarrage du poêle puis ajuste la puissance pour que la température dans la maison soit à la consigne indiquée.

La plupart du temps, la puissance baisse graduellement car le poêle est assez puissant donc même à 0% il arrive à chauffer la maison s'il ne fait pas en dessous de 5°C dehors.

J'ai ajouté une page dans mon interface domotique pour gérer le planning. On peut en retour de week end anticipé ou de vacances, informé de notre date/heure de retour, la domotique s'occupera d'allumer le poêle si nécessaire

Encore un Jeenode mis en boîte, celui-ci sert à piloter le poêle.

Super pratique, on a juste à s'inquiéter de remplir le réservoir, la domotique gère la puissance toute seule !

Je dois faire une modification pour ajuster la puissance en phase d'allumage en fonction de la température extérieure car en hiver j'ai remarqué qu'il valait mieux démarrer à 75% et réduire ensuite la puissance. Mais dès que les jours se radoucissent, il vaut mieux démarrer à 30% pour éviter la surchauffe.

Le gros bouton vert, c'est pour indiquer le nombre de sac versé dans le réservoir -> hop les stock sont mis à jour automatiquement... y'a de quoi devenir fainéant ;-)

Pour faire tenir la boite sur le poêle, j'ai collé deux aimants dans celle-ci. Cela permet de pouvoir "planquer" la boîte derrière quand elle ne sert pas ou de l'enlever sans outils ni effort
